Soupapes à siège
avec 3 et 4 connexions, IP 67 et également bistable.
Présentation du produit
Faible fuite grâce à une conception optimisée
En optimisant le ressort, les forces de commutation et les joints, ces vannes offrent une très faible spécification de fuite. Les valeurs de fuite standard sont au maximum de 4 cm3 à 6,9 bar (100 PSI). Ceci peut être encore optimisé pour des applications spécifiques au client, de sorte que de telles solutions puissent également être utilisées dans les testeurs d'étanchéité, par exemple.
Grâce à l'équilibrage de pression sur tous les raccords, ces vannes ne sont pas affectées par les fluctuations de pression et offrent une grande stabilité.

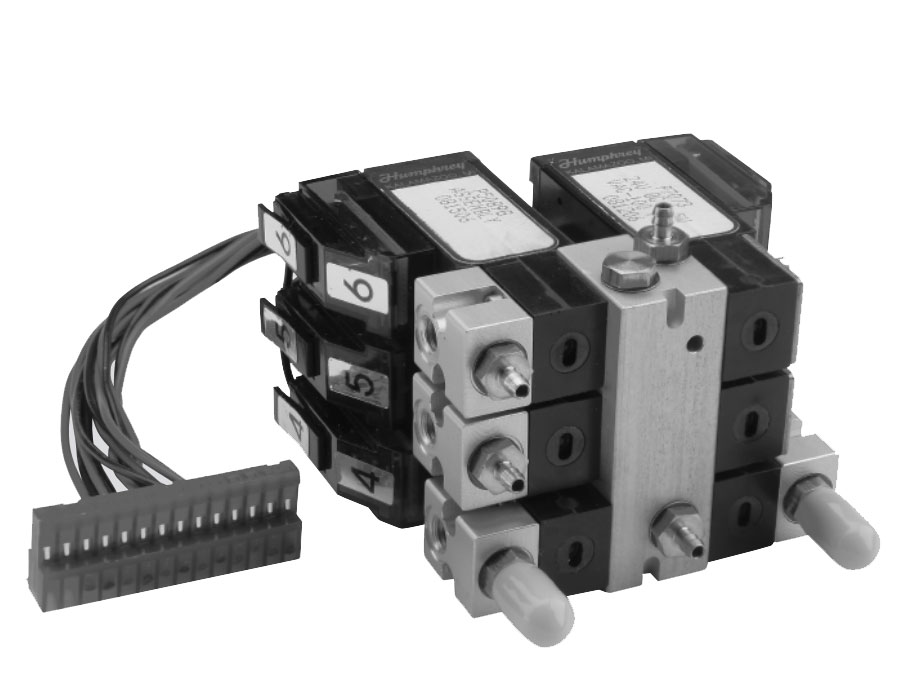

L'unité de vannes présentée ici, composée de vannes HK5, garantissait des valeurs de fuite d'une perte de pression de 0,069 bar (1 PSI) à 6,9 bar (100 PSI) sur 5 minutes.

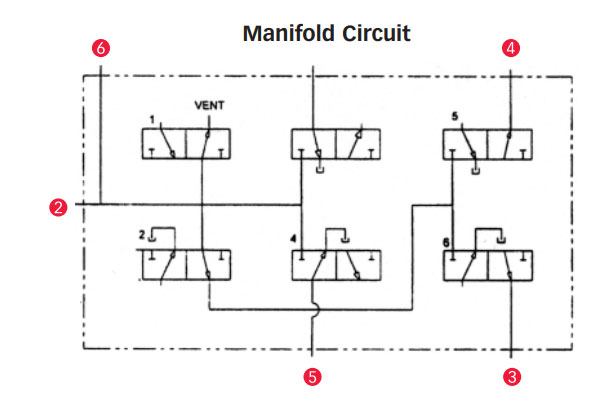

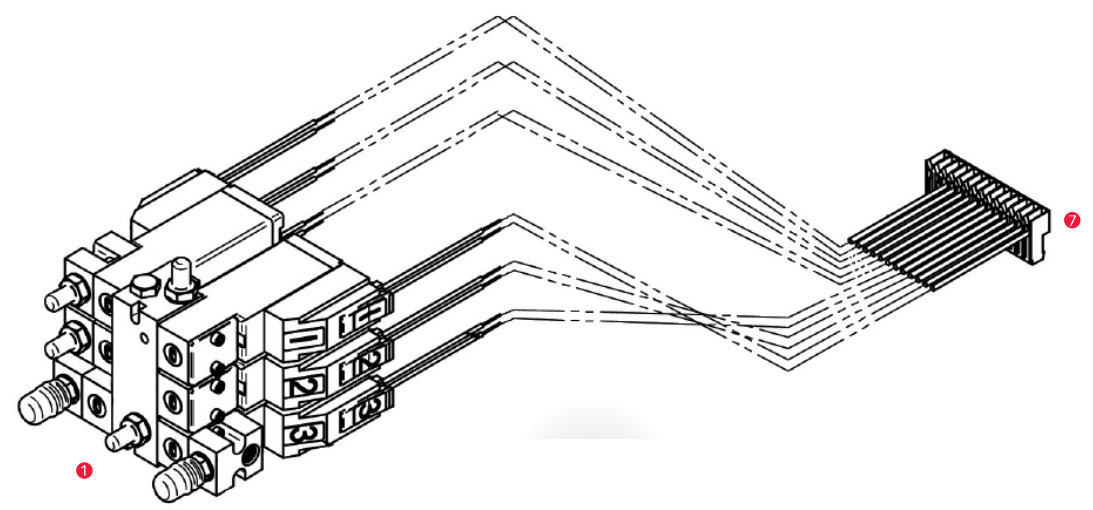

1. Vannes 3 voies HK5
2. Pression d'entrée
3. Quitter
4. Entrée
5. Concernant la pression différentielle
6. Transducteur
7. Haute pression vers le convertisseur
8. Connecteur de câble
