Protection de capteurs de pression différentielle sensibles dans le système Pitot-Statique de l’Aerospace Team Graz avec des électrovannes en ligne BMT
Contexte du projet
Dans le cadre du projet de recherche de l’Aerospace Team Graz, un système Pitot-Statique est développé afin de tester la précision des mesures barométriques de vitesse et d’altitude dans des conditions extrêmes. La mesure s’effectue à l’aide de capteurs de pression absolue pour la pression statique et dynamique, ainsi que de capteurs de pression différentielle à faible plage de mesure, afin d’augmenter la précision à basse vitesse.
Défi
- Les capteurs de pression différentielle sont sensibles à la surpression, qui peut survenir à des vitesses de vol élevées.
- Une surpression endommagerait les capteurs et réduirait la précision des mesures.

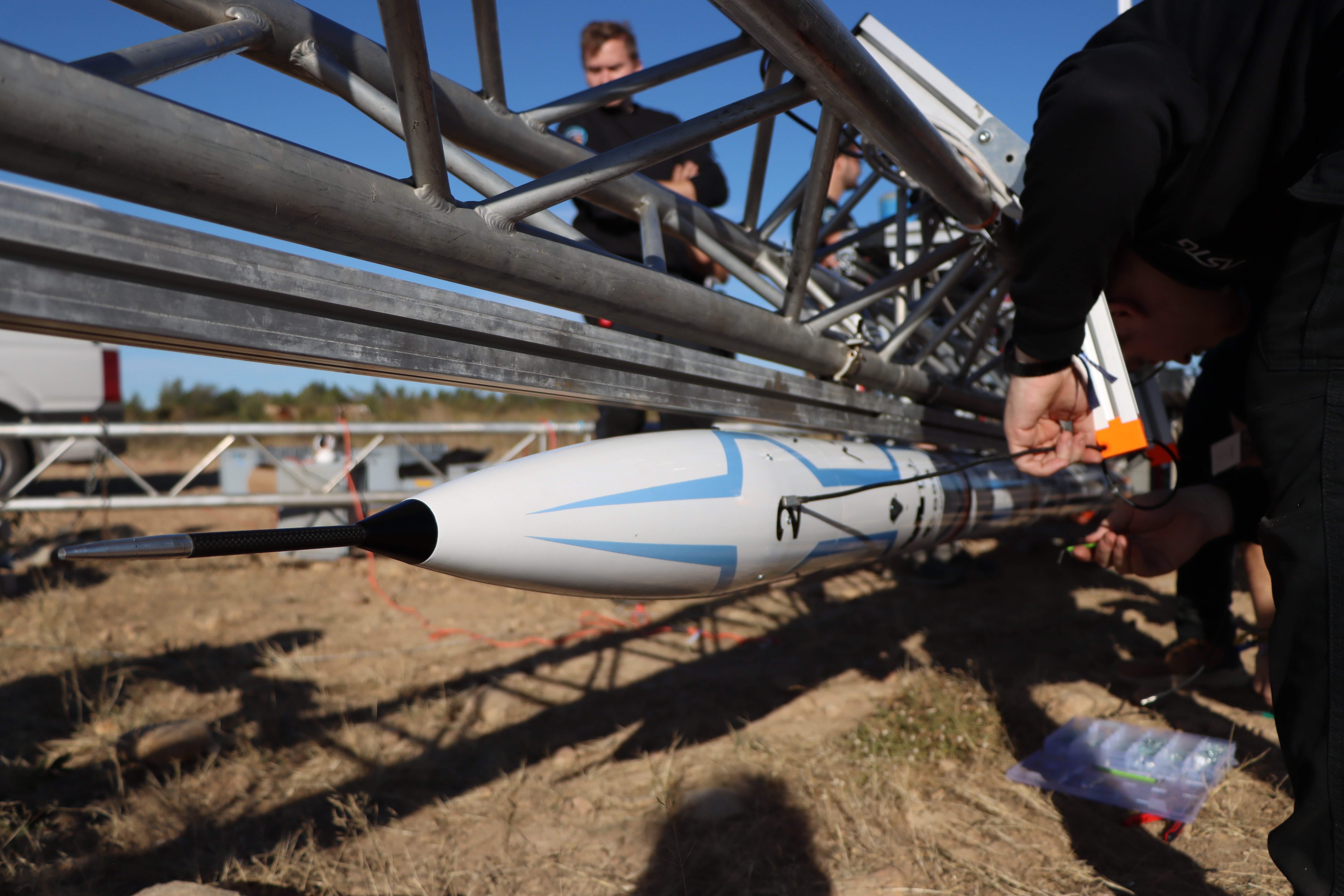

- L’espace disponible à la pointe de la fusée est très limité, ce qui exige une solution compacte.
Solution

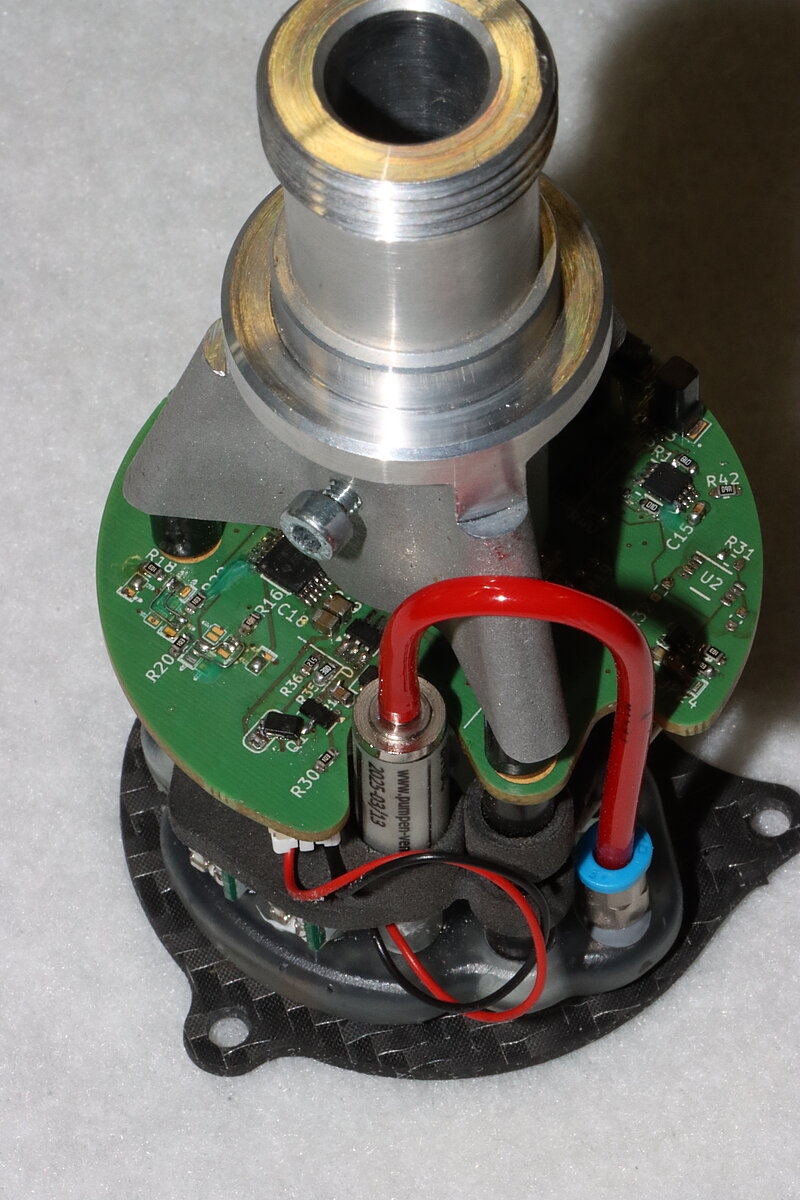

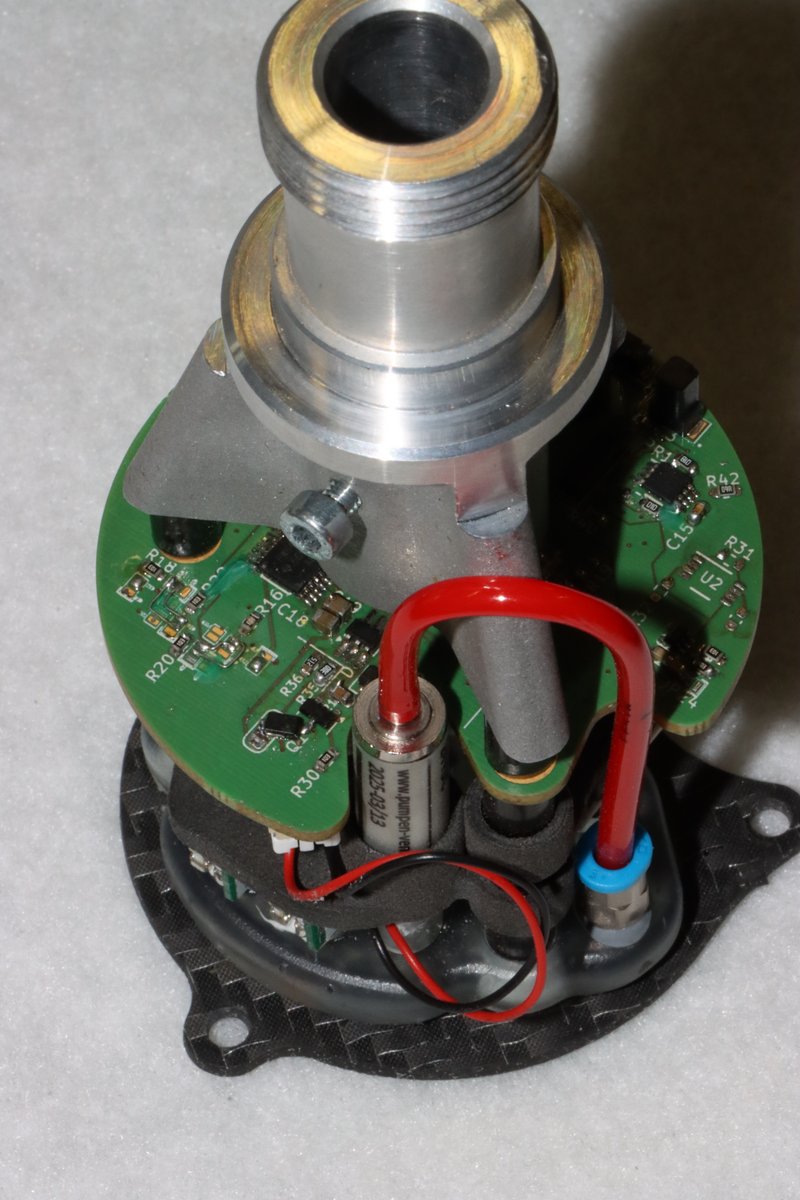

Pour éviter les dommages dus à la surpression, une électrovanne en ligne BMT (7,5 mm) a été intégrée dans le collecteur PSP. Cette vanne permet :
- L’interruption du chemin de pression à haute vitesse pour protéger le capteur sensible.
- Un contrôle rapide et précis du flux de pression grâce à sa conception compacte.
- Un encombrement minimal, essentiel pour l’intégration dans la pointe effilée de la fusée.
Avantages techniques de la vanne BMT
- Conception compacte (seulement 7,5 mm) pour les espaces d’installation restreints.
- Guidage axial du flux pour une faible perte de pression.
- Haute fiabilité dans des conditions extrêmes (vibrations, variations de température, vide).
- Faible consommation d’énergie, idéale pour les systèmes à énergie limitée dans l’espace.
Résultat
L’utilisation de l’électrovanne en ligne BMT a permis de réaliser une unité de mesure compacte et très précise qui :
- Garantit le fonctionnement optimal des capteurs de pression différentielle.
- Prolonge la durée de vie des capteurs en les protégeant contre la surpression.
- Répond aux exigences de poids et d’encombrement.
